Innuos NET3 switch

TwinCX-strømforsyning med separate kredsløb

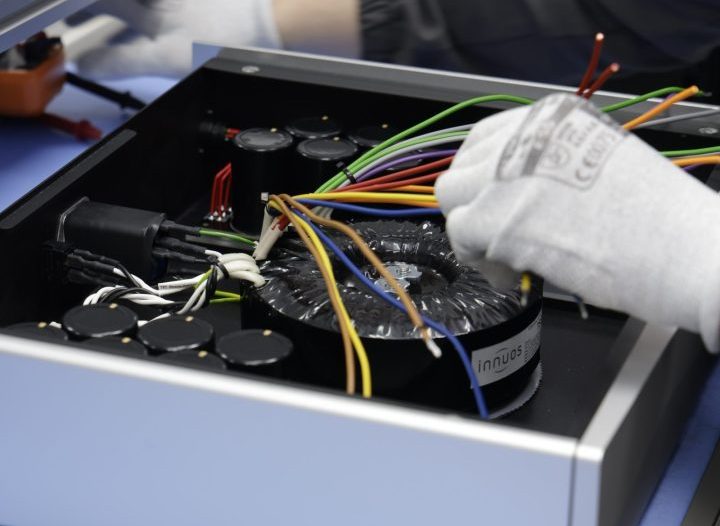

Strømforsyningen er udviklet i samarbejde med Dr. Sean Jacobs og kombinerer en stor ringkernetransformator med Mundorf-kondensatorer. TwinCX-reguleringen giver OCXO-clocken og WaveNET-netværkskortet hver sin støjsvage strømforsyningsgren.

Denne opdeling begrænser kredsløbenes indbyrdes påvirkning og understøtter Innuos’ mål om et elektrisk roligt arbejdsmiljø omkring netværkskommunikationen.

WaveNET og temperaturstabiliseret clock

Det egenudviklede WaveNET-kort bygger på teknologi fra NazaréNET og er konstrueret med særlig opmærksomhed på komponentvalg, printlayout og støj.

En temperaturstabiliseret OCXO-clock på 25 MHz sidder tæt ved switchchippen. Placeringen giver en direkte timingreference og undgår de ekstra PLL-konverteringstrin, som en ekstern 10 MHz-reference ellers ville kræve. Clocken styrer switchens netværkskredsløb.

Fire Ethernet-porte og mulighed for fiber

NET3 har fire RJ45-porte med gigabithastighed samt en SFP-port til fiberforbindelse. Fiber kan bryde den elektrisk ledende forbindelse mellem netværkets dele og dermed fjerne en mulig vej for elektriske forstyrrelser.

Den særlige firmware slukker den indbyggede kontrolprocessor efter initialisering, mens switchfunktionen fortsætter. Formålet er at reducere unødvendig processoraktivitet og den støj, den kan skabe.

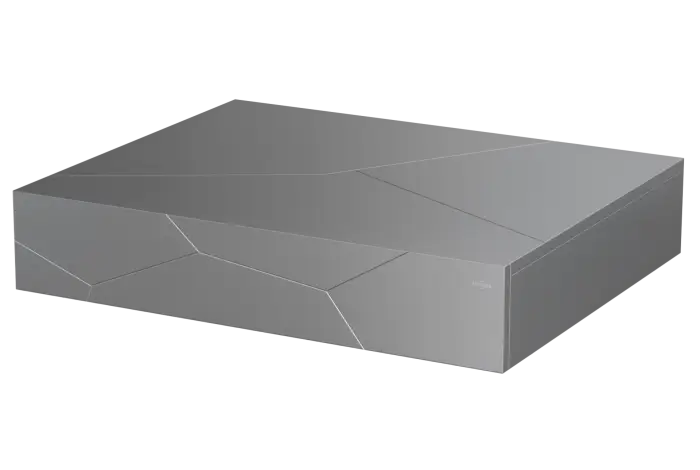

Massivt kabinet og integration med Sense

Det CNC-bearbejdede aluminiumskabinet er konstrueret til at begrænse vibrationer og afskærme mod elektromagnetisk interferens. En separat jordterminal giver yderligere mulighed for at arbejde med anlæggets jordforbindelse.

NET3 er desuden udviklet til portstyring gennem Innuos Sense sammen med en tilsluttet Innuos-streamer. Innuos angiver, at fuld portstyring, herunder deaktivering af ubrugte porte, kommer via en fremtidig opdatering.
